     Allumage éléctronique Juinlun 125-11

    Voir le sujet précédent Voir le sujet suivant Aller en bas
    AuteurMessage
    luis filipe
    Admin
    Admin


    Masculin Localisation : ris orangis 91 essonne
    Date d'inscription : 20/02/2009

    Feuille de personnage
    personage: membre de l

    MessageSujet: Allumage éléctronique Juinlun 125-11   Ven 25 Sep - 11:52

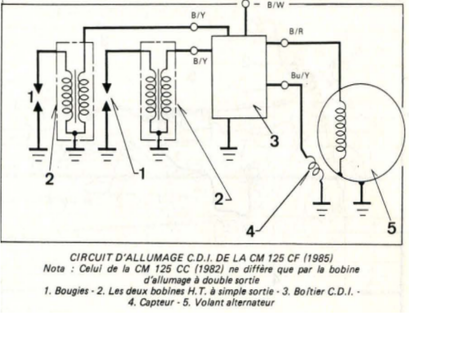

    Il ressemble de beaucoup à l'allumage de la Honda 125 CM.
    Il s'agit d'un allumage entièrement électronique du type CDI,totalement
    indépendant du circuit de batterie au même titre qu'un allumage par
    volant magnétique.Même avec une batterie complètement déchargée, le
    moteur démarrera pour peu qu'il soit lancé à la poussette.
    Schématiquement , le circuit d'allumage se compose d'un bobinage de
    charge incorporé au stator de l'alternateur, d'un capteur
    électromagnétique de déclenchement fixé à la périphérie du rotor
    d'alternateur, d'un boitier électronique et de deux bobines d'allumage.
    Principe de fonctionnement:
    Le but rechercher
    est le suivant: constituer une réserve de courant continu de moyenne
    tension qui sera brutalement envoyer dans le circuit primaire d'une
    bobine d'allumage.C'est le bobinage d'allumage de l'alternateur qui
    charge un condensateur via une diode de redressement.
    Ce condensateur est relié en aval à l'enroulement primaire de la bobine d'allumage via un thyristor.
    Ce
    thyristor est un semi-conducteur au même titre qu'une diode, il ne
    laisse passé le courant que si il est sollicité (il possède une
    gâchette).
    Le capteur électromagnétique fixé sur le carteur moteur à
    la périphérie du rotor de l'alternateur émet un signal au passage d'un
    picot extérieur au rotor (point d'avance à l'allumage).Et déclenche
    donc la gâchette du thyristor.
    A ce moment le condensateur se décharge dans le primaire de la bobine ( plusieurs centaines de volts).
    Il y a induction d'un fort courant dans le secondaire de la bobine pour produire l'étincelle de la bougie.
    La
    variation de l'avance à l'allumage en fonction du régime moteur est
    réalisé par une série d'autres composants électroniques contenus dans
    le boitier CDI au même titre que la diode, le condensateur et le
    thyristor dont il a été fait mention.
